Das hochwärmegedämmte Gleit- und Hebe-Schiebesystem mit perfekter Wasserdichtigkeit, hervorragender Schalldämmung und Einbruchsicherheit bis Klasse RC 2 ist einzigartig.
Die modulare Profildämmung erzeugt Uf-Werte von 2,0 W / (m²K) und besser, wodurch Uw-Werte von <1,3 W / (m²K) erreicht werden. Das Schüco ASS 70.HI Schiebe- und Hebe-Schiebe-System bietet zusammen mit großen Öffnungsweiten durch Einzel-, Doppel- und Dreifachschienenaußenrahmen mit sehr einfacher Bedienung hochwertige Systemlösungen für Gewerbeprojekte und Luxushäuser.
Produktvorteile
Uw-Werte von <1,3 W / (m²K), je nach Ausführung
Ausgezeichnetes Entwässerungssystem mit Wasserdichtigkeit bis zu 1.050 Pa
Schiebe- und Hebeschiebe-Systeme mit optimierter Wärmedämmung
Entlüftungsgewicht bis 300 kg, erhältlich für bis zu 400 kg Sonderausführung
Hochwertige Fittings für einfache Bedienung
Hohe Transparenz durch große Entlüftungsgrößen von bis zu 9 m², je nach Ausführung

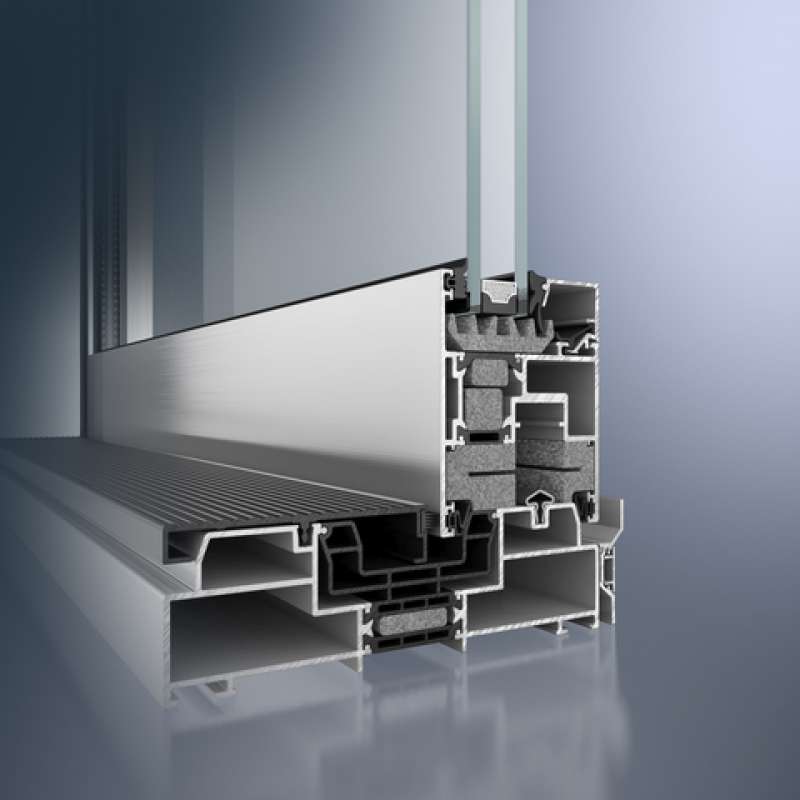

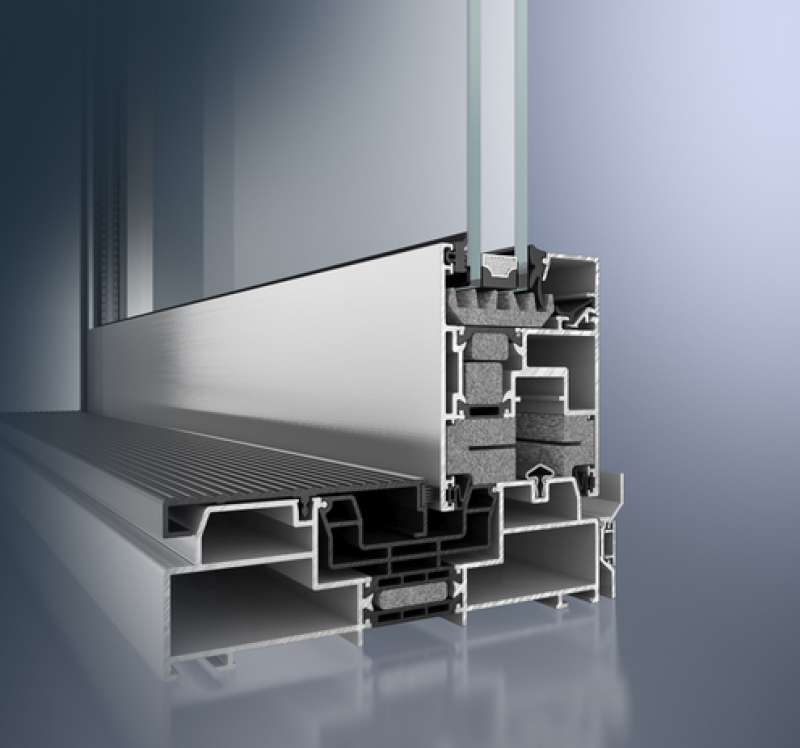

Schüco ASS 70.HI, hochwärmegedämmtes Aluminium-Hebe-Schiebetür-System
Mit 160 mm Grundrahmentiefe (Doppelspur), 250 mm Grundrahmentiefe (Dreifachspur).
Einbruchhemmung nach DIN EN 1627, RC 2 (WK2).
Design-Merkmale:
Die äußeren Rahmen mit ein / zwei / drei auswechselbare Edelstahlspuren sind mit Präzisions-Eckbügelen, wie die Lüftungsrahmen gemacht.
Im Gelenkbereich haben die Außenrahmen an allen Seiten Kunststoffabdeckprofile.
Die Lüftungsprofile und Flügelleisten müssen mit einteiligen (festen) / zwei- teiligen (geteilten) Isolierstäben ausgeführt sein.
Vent-Profile mit einer klassischen Kontur für die Gewichtsklassen 150 kg, sowie 300 kg und 500 kg, stehen zur Verfügung.
In den Verriegelungsabschnitten sind die Entlüftungsrahmenprofile strukturellen Verstärkungen nach Bedarf angepasst.
Feste Verglasung kann im Außenrahmen als Festverglasung und als Verglasung im festen Lüftungsrahmen ausgeführt werden.
Um die "HI" -Werte zu erreichen, müssen Glasdichtungen mit Flossen verwendet werden.
Diese Dichtungen sind so ausgestaltet, dass sie dem Betrachter nicht erscheinen, um einen breiten Rand um den Rand des Glases zu bilden.
Die Verglasung erfolgt mit Glasleisten, die mit Aluminium-Clips eingefügt werden, um Toleranzen auszugleichen.
Im Doppelentlüftungsbereich der äußeren Entlüftung muss eine thermisch gebrochene Glasleiste mit einer Kunststoffklammer eingesetzt werden.
Profil Grundtiefen:
Außenrahmen 160 mm ein- und zweispurig / 250 mm Dreifachstrecke
Entlüftungsrahmen für beide Ausführungen 70 mm
Lüftungsblech, gefedert 65 mm
Profilbreite:
Außenrahmen, durchgehend 31 mm
Entlüftungsrahmen mit Standard & SL Kontur 88 mm - 150 kg / 98 mm - 300 und 500 kg
Lüftungsblech 88 mm
