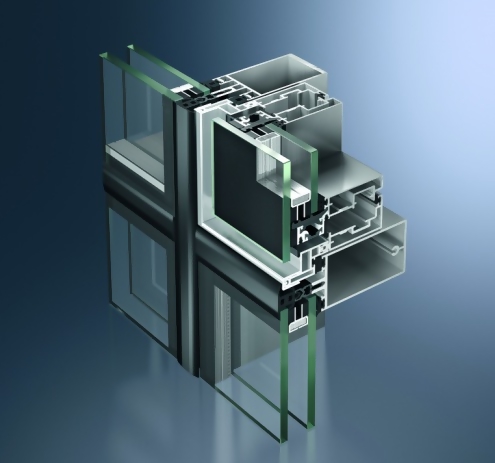

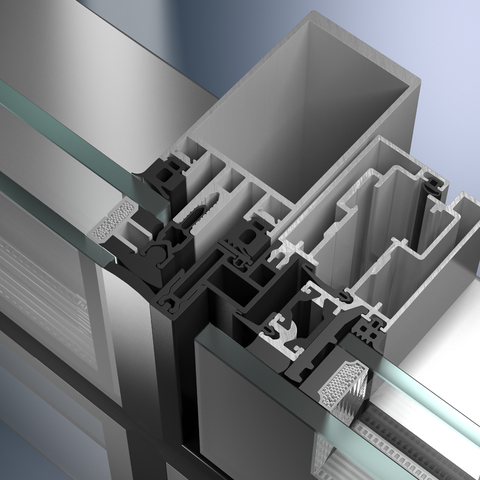

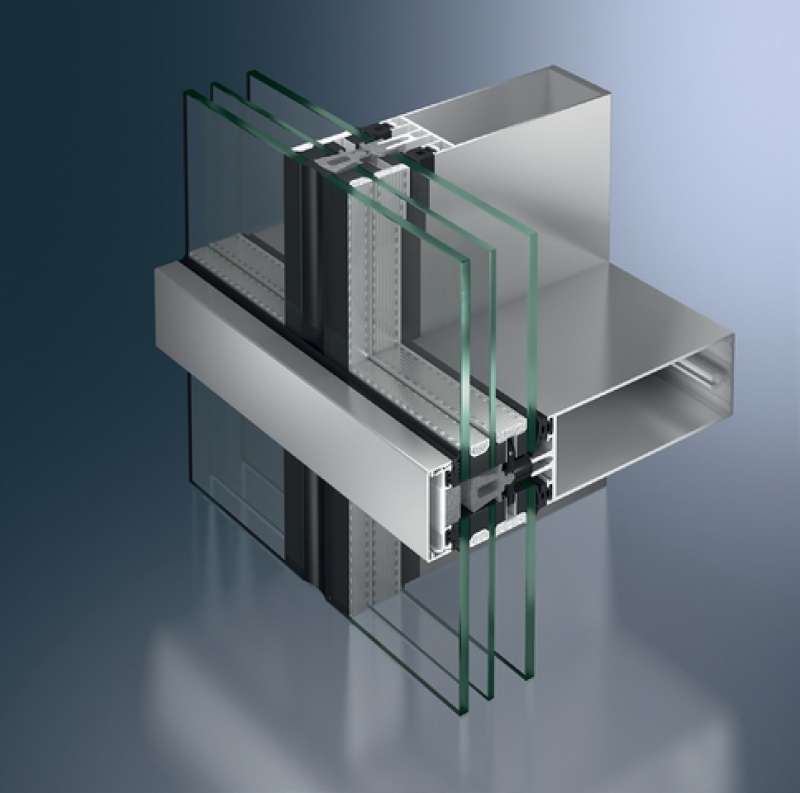

Mit dem Schüco FW 50+ SG-Strukturverglasungssystem lassen sich beeindruckende Ganzglasfassaden realisieren. Auf der Basis des Tragwerksaufbaus der bewährten Traversen- / Riegelsysteme FW 50+ können die Systeme für Fassadenkonstruktionen aller Größen eingesetzt werden.
Das bündige Aussehen der Strukturverglasung wird durch die nur raumseitig erkennbaren Profile erreicht. Von außen sind nur Glasflächen mit schlanken Schattenfugen zu sehen.
Der 2-teilige Distanzring aus Edelstahl für luftdichte oder gasdichte Kantenversiegelung bietet zusätzliche Wärmeschutzmöglichkeiten.
Produktvorteile
Glasfassade für Glasgewichte bis 375 kg
Maximale Scheibenformate bis 2600 mm x 4200 mm möglich
2-teilige Distanzstücke aus Edelstahl für eine luftdichte oder gasdichte Kantendichtung
Mehrscheiben-Isolierglas nach DIN EN 1279 Teil 3 mit einem Ug-Wert von 1,1 W / m2K.
Flush-up- oder U-förmige Silikon-Trockendichtung oder Nassversiegelung möglich
Erweiterte Kombinationsmöglichkeiten für die Verglasung von Innen- und Außenscheiben (6 bis 12 mm)

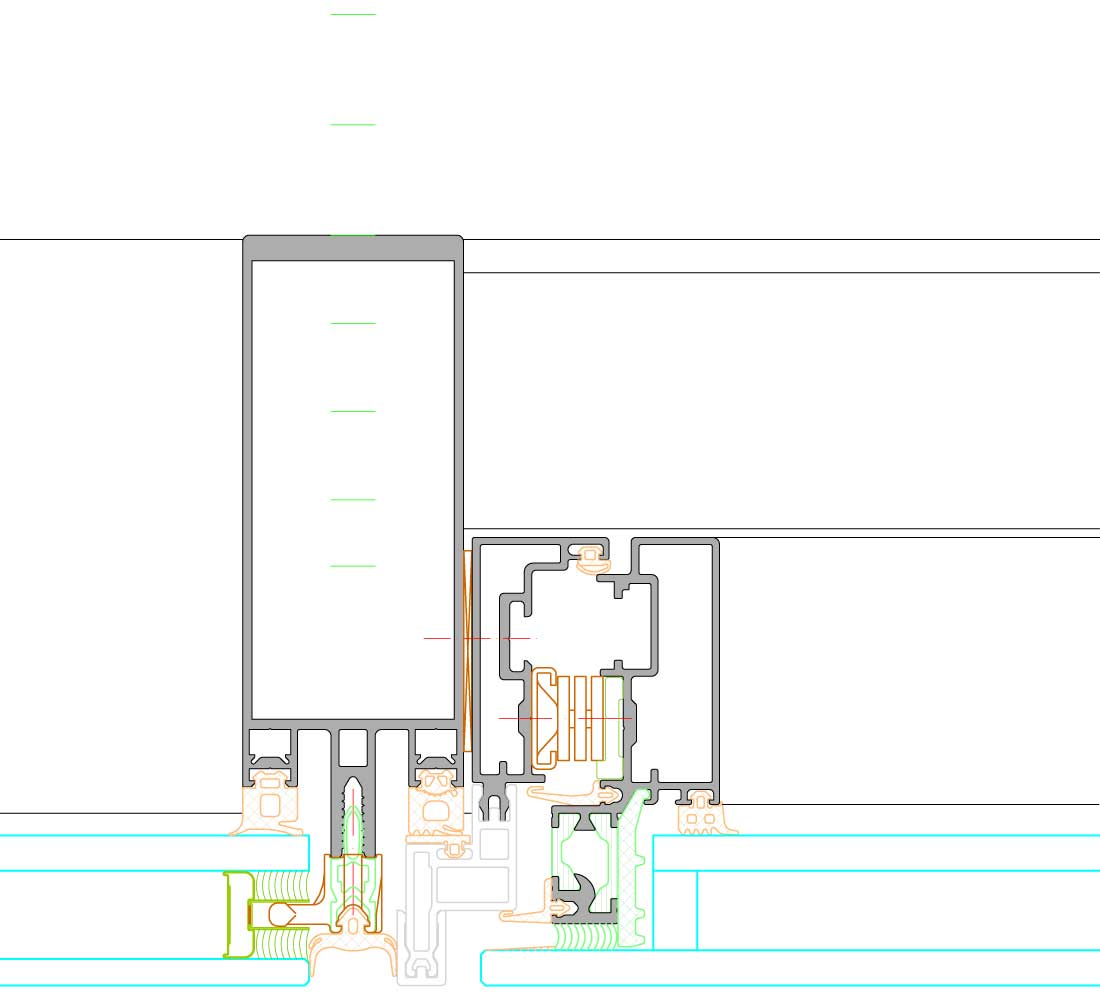

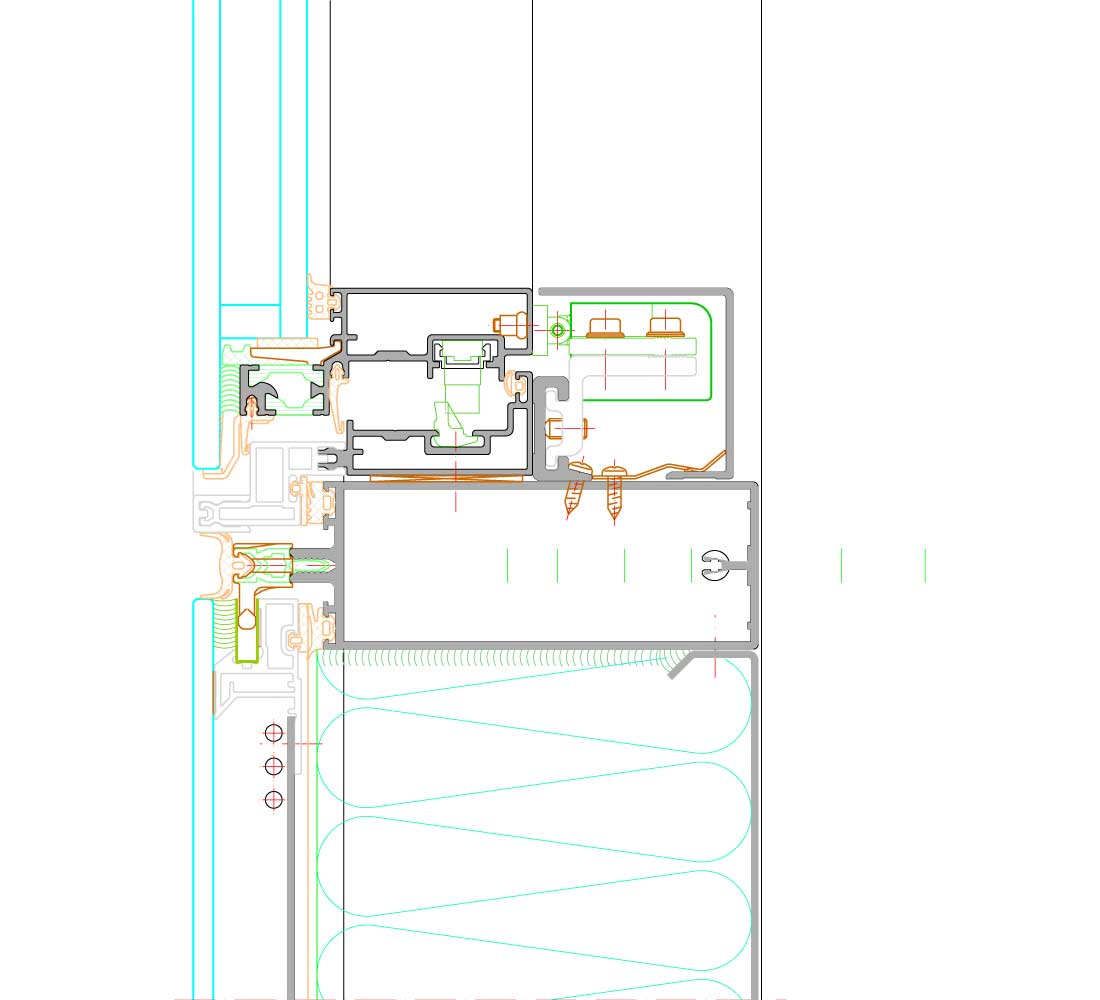

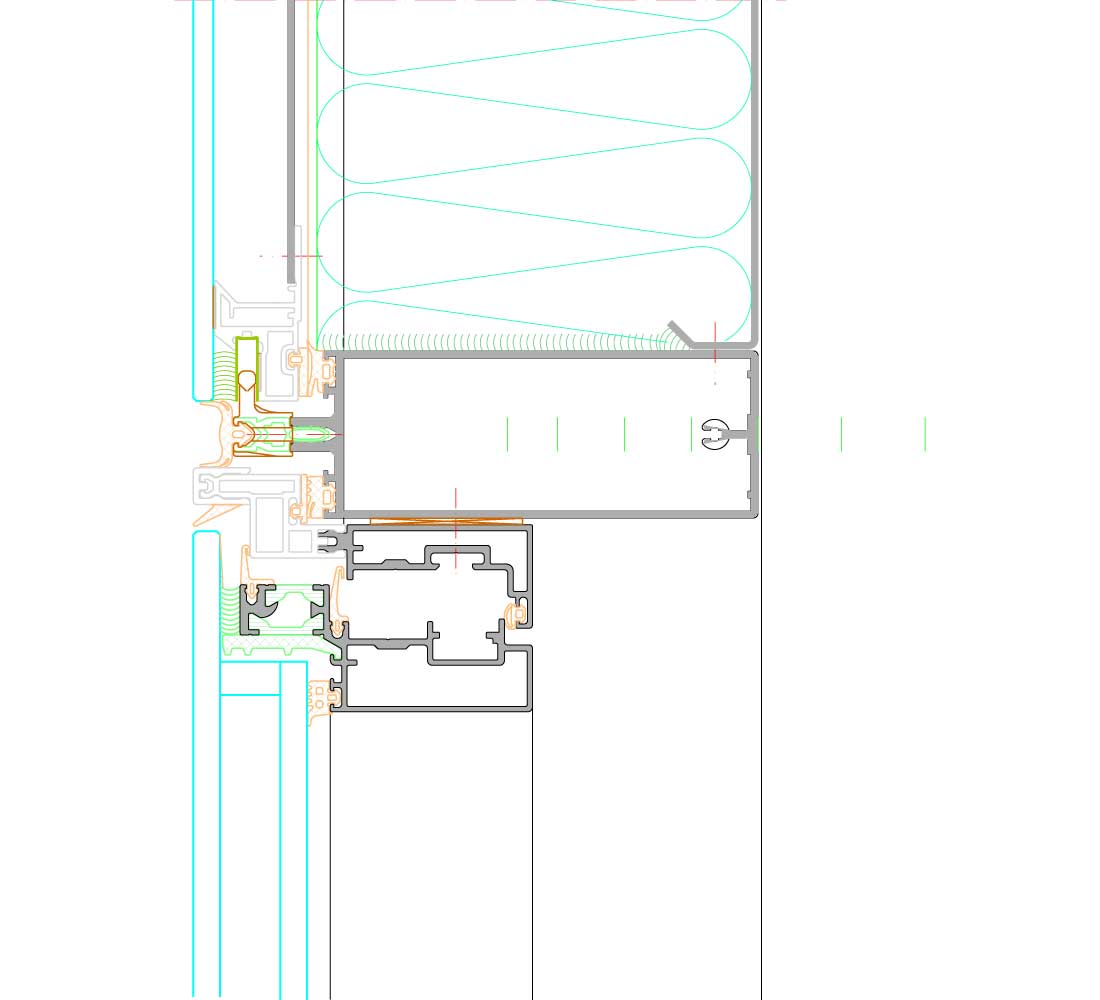

Die Schüco AWS 102 Öffnungseinheiten können als projizierte Klappfenster oder parallel verlaufende Fenster verwendet werden
Neue Armaturen für Entlüftungsgewichte bis 250 kg für Öffnungseinheiten
Allgemeine bauaufsichtliche Zulassung Z-70.1-46
Europäische Technische Zulassung ETA-05/0114
Vorschau-Spezifikation
Schüco FW 50+ SG, wärmegedämmte selbsttragende Aluminium-Fassade "ohne äußere Abdeckkappen und Glasdruckplatten, Option mit gasdichter (EN 1279, Teil 3) oder luftdichter (EN 1279, Teil 2)

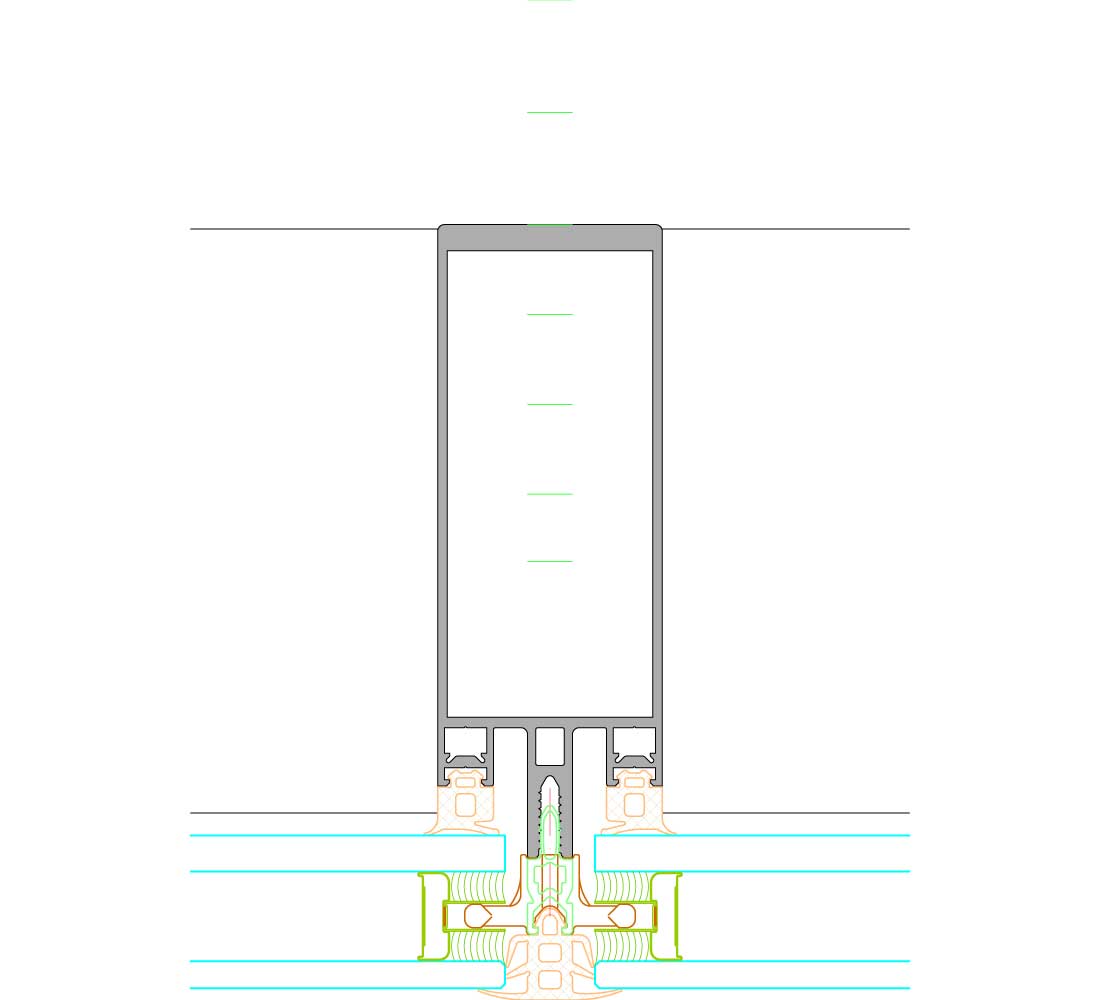

Als Pfosten- / Riegelkonstruktion für mehrgeschossige Fassaden mit einer Innen- und Außenseitenbreite von 50 mm
Die Genehmigung:
Die Planung, Berechnung und Auslegung muss den Bedingungen der allgemeinen bauaufsichtlichen Zulassung, der Zulassungsnummer Z-70.1-46 und / oder der europäischen technischen Zulassung (ETA), der Zulassungsnummer ETA-05/0114, entsprechen. Konstruktionen, die von der allgemeinen bauaufsichtlichen Zulassung / ETA abweichen, bedürfen der projektspezifischen Genehmigung durch die jeweilige oberste Baubehörde.
Tragende Struktur:

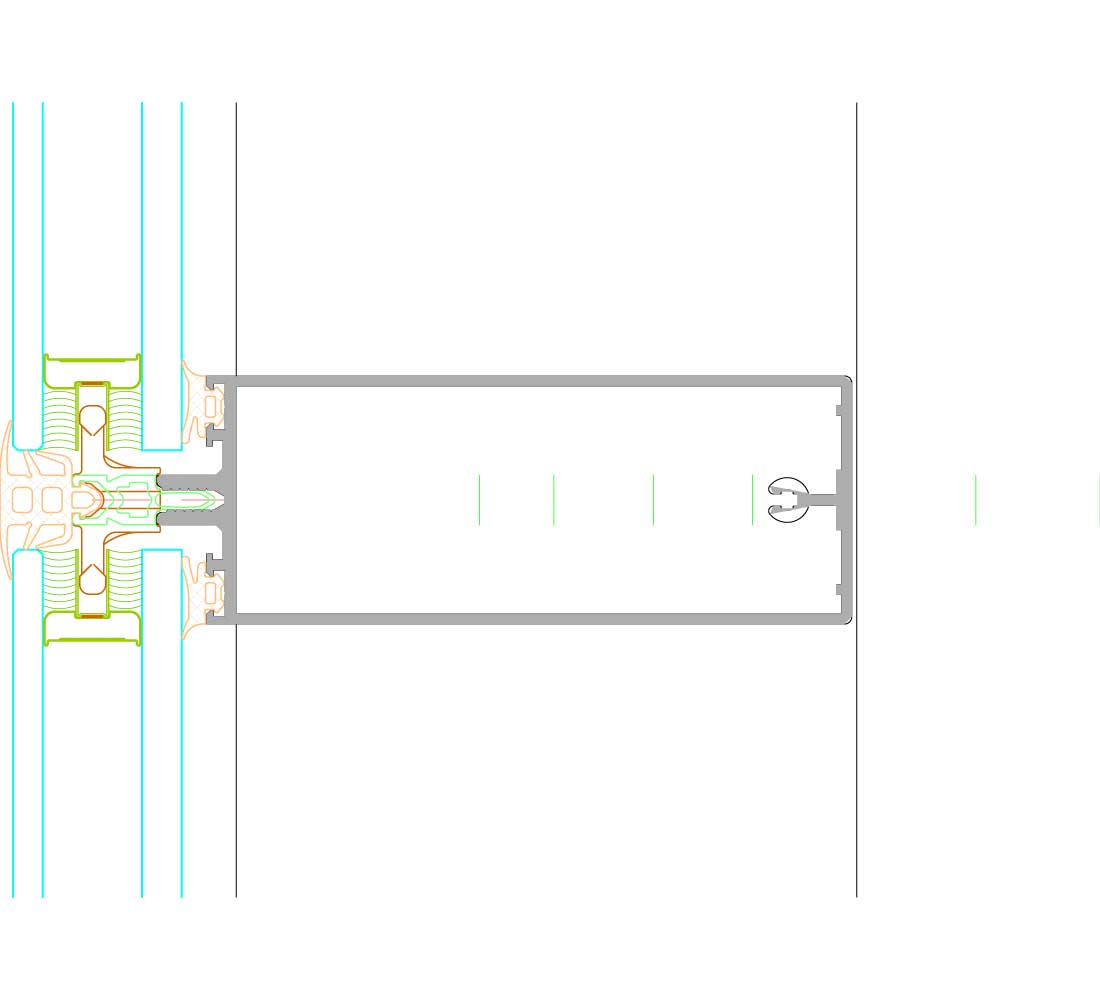

Die tragende Struktur der Fassadenkonstruktion besteht aus rechteckigen Mehrkammer-Hohlprofilen.
Die tragenden Profile befinden sich auf der Raumseite.
Alle Profilränder sind abgerundet.
Die Sprossenprofile sind gekerbt und überlappen die Pfosten, wo sie sich schneiden, so dass jede Feuchtigkeit zuverlässig abgeleitet wird.
Bei mehrstöckigen Fassaden müssen alle waagerechten Fugen mit den gelenkig gelagerten Gelenk- und Gelenk-Toleranzdichtungen aufgebaut werden.
Für senkrechte Dehnungs- und Montagefugen sind geeignete Aluminium-Einlegeprofile und Halbprofile sowie Dehnfugen- dichtungen zu verwenden.
Bis zu 8 Meter Einbauhöhe, ohne mechanische Befestigung; > 8 Meter, mit zusätzlicher mechanischer Befestigung.
Verglasung / Einbaueinheiten:
Bei der Herstellung von doppelt verglasten Einheiten wird außen eine Scheibe aus hitzegeschütztem Einscheibensicherheitsglas eingesetzt.
Das Isolierglas wird mechanisch an der Struktur der Fassade mittels Einschraubverkleidungen befestigt, die in die Scheibenrandfuge zwischen den Doppelverglasungsscheiben eingesetzt werden.
Die maximalen Abstände zwischen den Trägern der Clips werden gemäß den Tabellen und Herstellungsinformationen des Systemherstellers berechnet.
Je nach Scheibenaufbau und bei Verwendung von verstärkten Verglasungsträgern in Verbindung mit Aluminium- oder Stahleinsatzprofilen und schweren T-Stollen können Glasscheiben bis zu ____ kg pro Scheibenfeld übertragen werden (siehe Herstellerdokumentation des Anlagenherstellers).
Geschosshöhe-Verglasungen mit Sicherheitsanforderungen nach TRAV müssen einzeln mit zusätzlichen Verglasungsklammern gesichert werden.
Die verbleibende 20 mm breite Fuge zwischen den Glaskanten wird mit einem PE-Füllband verschlossen und mit Silikondichtstoff versiegelt: DOW CORNING, DC 795 / DC 797 - SIKA AG, Elastosil 600/605.
Belüftung:
Die Fassaden müssen nach dem Prinzip der Gesamtlüftung ausgelegt sein. Ab einer Gerätehöhe von 8 Metern oder 8 Feldern muss die Falzbasis belüftet werden. Für Hecklängen> 1500 mm muss zusätzlich eine Belüftung in der Mitte des Feldes erfolgen.
Profilbreite:

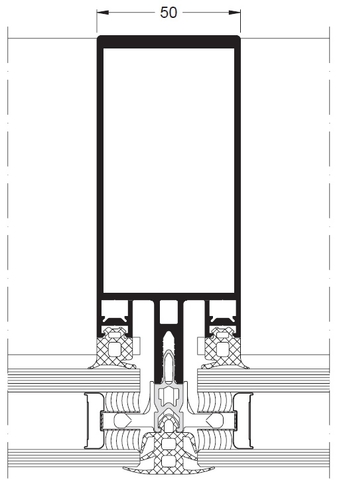

Pfosten, Heck 50 mm
Profil Grundtiefen:
Pfosten 125 mm
Transom 130 mm
